鍋爐燃燒器簡介

來源：江蘇江河機械瀏覽：- 發布日期：2016-11-28 16:45:58【大中小】

一、鍋爐燃燒器功能：

鍋爐燃燒器的一次風是用來輸送加熱煤粉，使煤粉通過一次風管送入爐膛，并能供給煤粉中的揮發分著火燃燒所需的氧氣，采用熱風送粉的一次風，同時還具有對煤粉預熱的作用。它的作用除了維持一定的氣粉混合物濃度以便于輸送外，還要為燃料在燃燒初期提供足夠的氧氣。一次風有冷一次風與熱一次風之分。熱一次風用于保證煤粉進入鍋爐時即有一定的溫度，提高能量利用率。冷一次風用于調節熱一次風溫，以保證熱交換率效果達到峰值。一次風攜帶的煤粉進入爐膛后通過二次風提供氧氣燃燒。

二、鍋爐燃燒器的分類：

鍋爐燃燒器主要分為燃煤燃燒器，燃油燃燒器及燃氣燃燒器。主要用在電廠鍋爐輔機及循環流化床鍋爐。江蘇江河機械公司生產的鍋爐燃燒器及備品備件主要運用在燃煤燃燒器、燃油燃燒器及循環流化床鍋爐上。

按鍋爐煤粉燃燒器的功能分類，鍋爐燃燒器可分為旋流式和直流式：

1.旋流式煤粉燃燒器:

主要由一次風旋流器、二次風調節擋板（旋流葉片或蝸殼）和一、二次風噴口組成。它可以布置在燃燒室前墻、兩側墻或前后墻。輸送煤粉的空氣稱為一次風，約占燃燒所需總風量的15～30%。煤粉空氣混合物通過燃燒器的一次風噴口噴入燃燒室。燃燒所需的另一部分空氣稱為二次風。二次風經過燃燒器的調節擋板（旋流葉片或蝸殼）后形成旋轉氣流，在燃燒器出口與一次風匯合成一股旋轉射流。射流中心形成的負壓將高溫煙氣卷吸到火焰根部。這部分高溫煙氣是煤粉著火的主要熱源。一次風出口的擴流錐可以增大一次風的擴散角，以加強高溫煙氣的卷吸作業。

江河機械旋流式鍋爐燃燒器原理

2.直流式煤粉燃燒器:

一般由沿高度排列的若干組一、二次風噴口組成,布置在燃燒室的每個角上。采用四角切圓的布置形式，燃燒器的中心線與燃燒室中央的一個假想圓相切，因而能在燃燒室內形成一個水平旋轉的上升氣流。每組直流式燃燒器的一、二次風噴口分散布置，以適應不同煤種穩定而完全燃燒的要求，有時也考慮減少氮氧化物的生成量。

三、鍋爐煤粉燃燒器布置形式：底部四角切圓、底部對稱、底部對沖頂部。

四角切圓燃燒器布置

底部四角切圓布置形式

四、燃燒器的產品及備品備件：

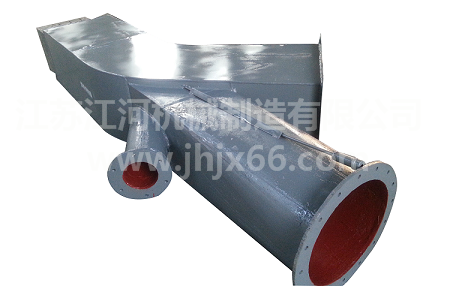

1、擺動式燃燒器的產品有一次風風管，燃燒器噴嘴，燃燒器鈍體，連桿擺動機構等。

2、等離子燃燒器的產品有等離子點火裝置、擴錐，濃縮器，穩焰環總成，燃燒器噴嘴等。

3、低氮燃燒器組件產品有燃盡風風箱組件、一次風、二次風、三次風、中心風風道及噴口組件，燃盡風擺動機構，一、二、三密封板等。

以上產品江河機械生產制造，歡迎咨詢。

五、鍋爐燃燒器的材質：

為一次風風管為ZG40CrMnMoNiSiCuRe，鈑金制作Q345+AL2O3陶瓷，燃燒器噴嘴、穩焰環等產品材質根據用戶爐膛溫度不同，材質大致為ZG30Cr25Ni4Si2Mn3NRe，ZG30Cr25Ni7Si2Mn3NRe，ZG30Cr25Ni9Si2，ZG30Cr25Ni14Si2，ZG30Cr25Ni20Si2。鈑金鋼板為304，309S,310S,316L等。

六、鍋爐燃燒器生產方式：

為砂型鑄造、負壓鑄造及鈑金生產制作。
